確保鈑金件噴塑涂層均勻且無死角覆蓋，需從預(yù)處理、工藝設(shè)計、設(shè)備操作及質(zhì)量檢測四個環(huán)節(jié)綜合把控，具體措施如下：

一、預(yù)處理：奠定均勻覆蓋的基礎(chǔ)

1. 表面清潔
   鈑金件需去除油污、銹蝕、氧化層及灰塵。采用化學(xué)清洗（如堿性脫脂劑）結(jié)合物理打磨（如噴砂或鋼絲刷），確保表面粗糙度一致，增強涂層附著力。若殘留雜質(zhì)，會導(dǎo)致涂層起泡或局部脫落。

2. 結(jié)構(gòu)優(yōu)化
   設(shè)計階段需規(guī)避復(fù)雜結(jié)構(gòu)導(dǎo)致的覆蓋難題。例如，減少內(nèi)凹角、深槽或盲孔，或通過增加工藝孔、倒角設(shè)計改善涂料流動性。對于無法避免的復(fù)雜結(jié)構(gòu)，需在預(yù)處理階段通過手工補噴或局部強化處理確保清潔度。

二、工藝設(shè)計：匹配材料與噴涂參數(shù)

1. 涂料選擇
   根據(jù)鈑金件材質(zhì)（如冷軋板、不銹鋼）及使用環(huán)境（如耐腐蝕、耐高溫需求），選擇適配的粉末涂料類型（如環(huán)氧樹脂、聚酯樹脂）。涂料粒徑分布需均勻，過粗易導(dǎo)致流平性差，過細(xì)則易團(tuán)聚堵塞噴槍。

2. 噴涂參數(shù)控制

   • 噴槍角度與距離：保持噴槍與工件表面垂直，距離控制在20-30厘米，避免因距離過近導(dǎo)致涂層過厚或因角度傾斜產(chǎn)生陰影效應(yīng)。
   • 出粉量與霧化壓力：根據(jù)工件復(fù)雜程度調(diào)整出粉量，復(fù)雜結(jié)構(gòu)需降低出粉速度以減少反彈；霧化壓力需穩(wěn)定，確保粉末顆粒充分分散，避免局部堆積。
   • 靜電電壓：合理設(shè)置靜電電壓（通常60-90kV），使粉末均勻吸附于工件表面，電壓過高易引發(fā)反電離現(xiàn)象，導(dǎo)致涂層厚度不均。

3. 多角度噴涂
   對復(fù)雜結(jié)構(gòu)（如折彎件、焊接件）采用多軸機(jī)器人或手動多角度噴涂，確保內(nèi)角、邊緣等死角區(qū)域被覆蓋。例如，對L型結(jié)構(gòu)需從兩個垂直方向交替噴涂，避免單一方向?qū)е峦繉舆^薄。

三、設(shè)備操作：保障工藝穩(wěn)定性

1. 噴槍維護(hù)
   定期清潔噴槍內(nèi)部，防止粉末殘留堵塞噴嘴；檢查電針磨損情況，及時更換以維持靜電效果；確保供粉系統(tǒng)（如文丘里泵）無泄漏，避免出粉量波動。

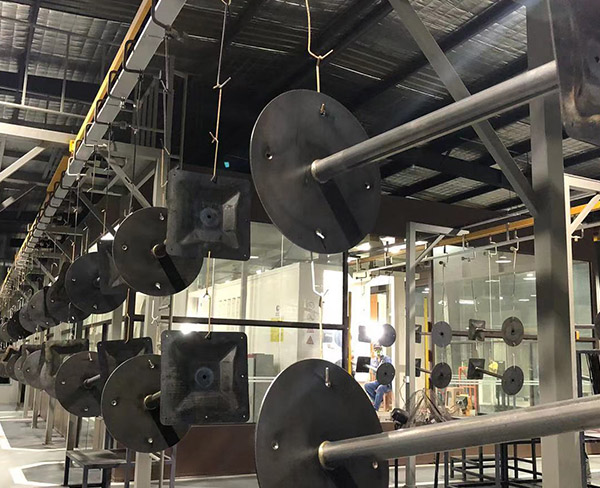

2. 工件固定與旋轉(zhuǎn)
   使用夾具固定工件，避免噴涂過程中晃動導(dǎo)致涂層偏移；對圓柱形或不規(guī)則工件，采用旋轉(zhuǎn)臺實現(xiàn)360°均勻覆蓋，減少人工操作誤差。

3. 環(huán)境控制
   噴涂車間需保持恒溫（20-25℃）、恒濕（相對濕度50%-70%），避免溫度過高導(dǎo)致粉末結(jié)塊或濕度過高引發(fā)涂層針孔。同時，控制空氣潔凈度，減少灰塵附著。

四、質(zhì)量檢測：閉環(huán)控制與補救

1. 在線檢測
   噴涂過程中通過膜厚儀實時監(jiān)測涂層厚度，對超差區(qū)域立即補噴；利用光源照射檢查表面流平性，發(fā)現(xiàn)橘皮、縮孔等缺陷及時調(diào)整參數(shù)。

2. 后處理驗證
   固化后通過目視檢查、百格刀附著力測試及鹽霧試驗驗證涂層質(zhì)量。對未覆蓋區(qū)域（如螺紋孔、內(nèi)腔）采用局部修補或二次噴涂，確保無死角。

通過預(yù)處理標(biāo)準(zhǔn)化、工藝參數(shù)精細(xì)化、設(shè)備操作規(guī)范化及檢測閉環(huán)化，可系統(tǒng)解決鈑金件噴塑涂層均勻性與覆蓋性問題，提升產(chǎn)品防護(hù)性能與外觀質(zhì)量。
