靜電噴塑工藝解析：提升涂層附著力與均勻性的核心技術(shù)

靜電噴塑（Electrostatic Powder Coating）是一種、環(huán)保的表面處理技術(shù)，通過靜電吸附原理將粉末涂料均勻附著于工件表面，經(jīng)高溫固化后形成致密涂層。該工藝因其涂層附著力強、均勻性好、材料利用率高、無溶劑污染等優(yōu)勢，廣泛應(yīng)用于家電、汽車、建材、五金等行業(yè)。本文將從工藝原理、關(guān)鍵技術(shù)、優(yōu)勢分析及優(yōu)化方向四個方面，解析靜電噴塑如何實現(xiàn)涂層性能的突破。

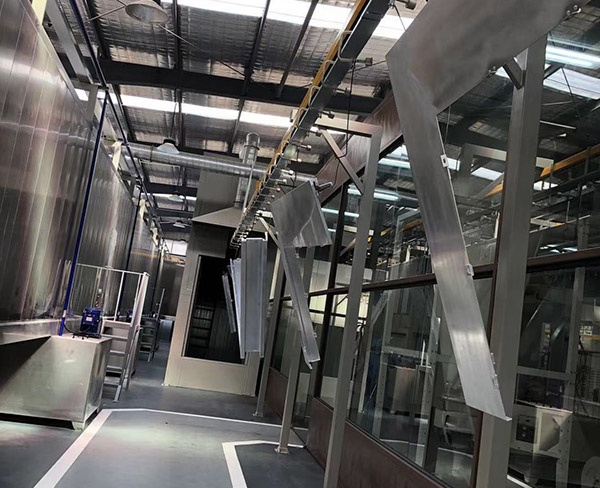

一、工藝原理：靜電吸附與熔融流平的協(xié)同作用

靜電噴塑的核心在于利用靜電場力實現(xiàn)粉末涂料的定向沉積。其流程可分為四個階段：

1. 粉末充電：通過高壓靜電發(fā)生器使噴槍與工件之間形成電場，粉末顆粒在噴槍內(nèi)部或噴出瞬間被電離空氣摩擦帶電，帶電量通常為0.1-1mC/kg。
2. 靜電吸附：帶電粉末在電場力作用下定向飛向接地的工件表面，形成均勻的粉末層。工件邊緣因電場集中效應(yīng)吸附更多粉末，需通過工藝控制避免“法拉第籠效應(yīng)”導(dǎo)致的涂層厚度不均。
3. 熔融流平：吸附后的粉末經(jīng)180-220℃高溫烘烤，樹脂熔融并包裹顏料、填料，在表面張力作用下流平，形成光滑致密的涂層。
4. 交聯(lián)固化：樹脂分子在催化劑作用下發(fā)生交聯(lián)反應(yīng)，形成三維網(wǎng)狀結(jié)構(gòu)，賦予涂層優(yōu)異的機械性能和耐化學(xué)性。

二、關(guān)鍵技術(shù)：四大要素決定涂層質(zhì)量

1. 粉末涂料性能
   • 樹脂類型：環(huán)氧樹脂提供強附著力，聚酯樹脂增強耐候性，丙烯酸樹脂提升光澤度。
   • 粒徑分布：D50粒徑控制在20-50μm，過細(xì)易團聚，過粗影響流平性。
   • 流平劑與助劑：添加0.5-2%的丙烯酸流平劑可降低表面張力，改善橘皮現(xiàn)象。
2. 靜電噴涂設(shè)備
   • 噴槍設(shè)計：采用渦旋式或摩擦式噴槍，提高粉末帶電效率。例如，摩擦噴槍通過尼龍管摩擦使粉末帶電，適用于對電導(dǎo)率敏感的工件。
   • 供粉系統(tǒng)：文丘里泵與流化床組合實現(xiàn)均勻供粉，壓力控制在0.05-0.1MPa，避免粉末結(jié)塊。
   • 回收裝置：旋風(fēng)分離器與濾芯回收器協(xié)同工作，回收率可達(dá)98%以上，降低材料成本。
3. 工藝參數(shù)控制
   • 電壓與電流：噴槍電壓設(shè)定在60-90kV，電流根據(jù)粉末類型調(diào)整，避免“反電離”現(xiàn)象。
   • 噴涂距離：保持15-30cm距離，過近易產(chǎn)生火花，過遠(yuǎn)導(dǎo)致粉末反彈。
   • 烘烤曲線：采用階梯式升溫（如80℃/10min→120℃/10min→180℃/15min），防止涂層內(nèi)應(yīng)力集中。
4. 前處理工藝
   • 除油：采用堿性清洗劑或超聲波清洗，去除工件表面油污。
   • 磷化：鋅系磷化膜厚度控制在2-3μm，提高涂層與基材的結(jié)合力。
   • 干燥：工件表面水分需完全揮發(fā)，否則會導(dǎo)致涂層起泡。

三、優(yōu)勢分析：性能與成本的雙重優(yōu)化

1. 附著力強化：靜電吸附使粉末深入工件表面微觀凹槽，結(jié)合磷化處理形成的化學(xué)鍵，涂層附著力可達(dá)0級（GB/T 9286標(biāo)準(zhǔn)）。
2. 均勻性提升：電場力作用抵消重力影響，復(fù)雜形狀工件（如管材內(nèi)壁）涂層厚度偏差可控制在±5μm以內(nèi)。
3. 環(huán)保效益：粉末利用率高達(dá)95%，VOCs排放接近零，符合RoHS、REACH等環(huán)保法規(guī)。
4. 經(jīng)濟性：單件涂裝成本較液體涂料降低20-30%，尤其適合大批量生產(chǎn)。

四、優(yōu)化方向：智能化與功能化趨勢

1. 智能噴涂系統(tǒng)：集成機器視覺與AI算法，實時調(diào)整噴涂參數(shù)，實現(xiàn)自適應(yīng)控制。
2. 低溫固化技術(shù)：開發(fā)UV固化或紅外快速固化粉末，縮短生產(chǎn)周期至5分鐘以內(nèi)。
3. 功能性涂層：通過納米材料改性，賦予涂層自清潔、抗菌、導(dǎo)電等特殊性能。
4. 3D打印集成：結(jié)合增材制造技術(shù)，實現(xiàn)復(fù)雜結(jié)構(gòu)工件的一體化涂裝。

結(jié)語
靜電噴塑工藝通過靜電吸附與熱固化技術(shù)的深度融合，在涂層附著力與均勻性方面展現(xiàn)出顯著優(yōu)勢。隨著材料科學(xué)與自動化技術(shù)的進步，該工藝正朝著、智能、多功能化方向發(fā)展，為制造業(yè)轉(zhuǎn)型升級提供關(guān)鍵技術(shù)支撐。企業(yè)需持續(xù)優(yōu)化工藝參數(shù)、升級設(shè)備性能，以在激烈的市場競爭中占據(jù)先機。
